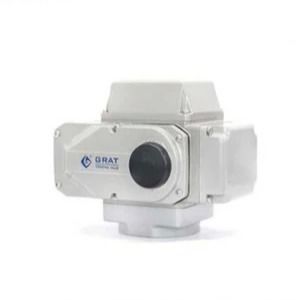

Zestaw miniaturowy inteligentny aktuator elektryczny IP68 z sygnałem analogowym wejścia / wyjścia

Szczegóły produktu

Miejsce pochodzenia: Wuhan, Hubei, Chiny

Nazwa handlowa: Grat

Orzecznictwo: IP68,CCC, ISO, CE

Numer modelu: Seria EA

Warunki płatności i wysyłki

Minimalne zamówienie: 1pc

Cena: USD $242.00-929.00/ Piece

Szczegóły pakowania: Wnętrze z opakowaniem z bąbelkami, zewnętrzne z kartonowym pudełkiem i drewnianą obudową

Czas dostawy: 3 dni robocze

Zasady płatności: Akredytywa, T/T, D/P, PayPal, Western Union

Możliwość Supply: 1000 sztuk/miesiąc

Najlepszą cenę
Szczegóły produktu
Podkreślić:

Inteligentny elektryczny aktuator IP68

,

Zestaw inteligentnego aktuatora elektrycznego

,

Miniaturowy aktuator elektryczny IP68

Nazwa handlowa:
GRAT
certyfikaty:
IP68/CCC/ISO/CE
Minimalne zamówienie:
1 proc.
Zasady płatności:
LC, T/T, D/P, PayPal, Western Union
Zasilanie:
AC220V
Źródło energii:
Energia elektryczna
temperatury:
Zwykła temperatura
Połączenie:
Nitka
Materiał:
Stopy
Sygnał kontrolny:
Komunikacja magistralowa, sygnał analogowy
Moment obrotowy:
20n.M-2500n.M
Odpowiedni typ zaworu:
Zawór kulowy typu V, motylkowy, zawór wentylacyjny
Specyfikacja:
<20 kg
Rodzaj:
wł./wył., Regulacja
Okres gwarancji:
Jeden rok
Miejsce pochodzenia:
Wuhan, Hubei, Chiny
Szczegóły pakowania:
Karton/drewniane pudełko
Czas dostawy:
3 dni robocze
Kod Hs:
8481804090
Nazwa handlowa:
GRAT
certyfikaty:
IP68/CCC/ISO/CE
Minimalne zamówienie:
1 proc.
Zasady płatności:
LC, T/T, D/P, PayPal, Western Union
Zasilanie:
AC220V
Źródło energii:
Energia elektryczna
temperatury:
Zwykła temperatura
Połączenie:
Nitka
Materiał:
Stopy
Sygnał kontrolny:
Komunikacja magistralowa, sygnał analogowy
Moment obrotowy:
20n.M-2500n.M
Odpowiedni typ zaworu:
Zawór kulowy typu V, motylkowy, zawór wentylacyjny
Specyfikacja:
<20 kg
Rodzaj:
wł./wył., Regulacja
Okres gwarancji:
Jeden rok
Miejsce pochodzenia:
Wuhan, Hubei, Chiny
Szczegóły pakowania:
Karton/drewniane pudełko
Czas dostawy:
3 dni robocze
Kod Hs:
8481804090
Opis produktu

Miniaturowy inteligentny aktuator elektryczny z sygnałem analogicznym



Opis produktu:



Miniaturowy inteligentny aktuator elektryczny z sygnałem analogowym wejścia/wyjścia / IP68/zwykłą temperaturą



Opis:

Czwartokrotny elektryczny siłownik -- odpowiednie zawory: zawór kulkowy, zawór sterujący typu V, zawór motylkowy, zawór wentylacyjny, zawór dynamicznej równowagi wentylatora amortyzatora, zawór wtykowyzawór obracający i mechaniczny system rotacji pozycjonowania w innych obszarach przemysłowych.


Urządzenia elektryczne do dokładnego sterowania pozycją i zastosowania modulacji


*Miniaturowa konstrukcja: np.: siłownik do 100NM wielkość: 200mm*160mm*145mm w zaledwie 3,5KG

*Testowanie przeprowadzone ponad 100 000 razy bez uszkodzenia (z raportem z badań osób trzecich i świadectwem zastosowania w terenie)
* Wbudowany moduł sterowania EA do sterowania otworem zaworu za pomocą sygnału analogowego 4-20mA:
Wybieralne ustawienia pola dla:
Zero i przedział

Typ sygnału polecenia
Standardowe lub odwrotne działanie
Obsługa ręczna-automatyczna
Zwrot pozycji wału wyjściowego w przypadku utraty sygnału



Charakterystyka:


*Tork wyjściowy od 20N.M-2500N.M.
* Regulowana prędkość (czas działania 15S-75S dostępny do dostosowania)
*Komunikacja autobusowa, sterowanie sygnałem analogowym
*Perminowo smarowany i bezobsługowy układ napędowy
*Przeciw pyłu i wodoodporności do IP68 ((Nie ma wycieków w wodzie 20m głębokości)
*Ochrona przed przegrzaniem z samoregeneracją
*Możliwość montażu w dowolnej orientacji
*Opcjonalny ograniczacz momentu obrotowego/dostateczne sterowanie/ogrzewacz odwilżający

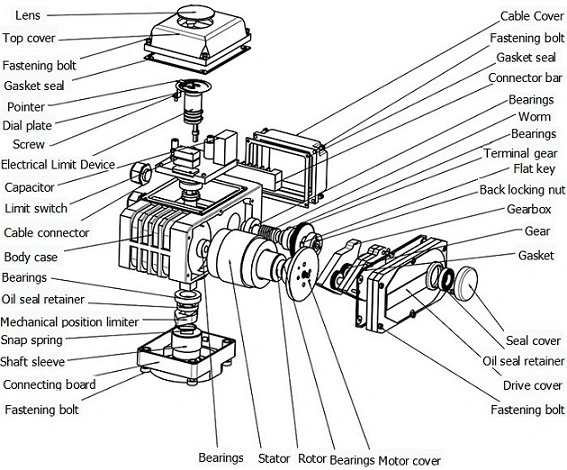

Składnik Pokrywka Szczur Oś osi Zestaw
Materiał Stopy aluminium Zestaw cynku-miedzi Zestaw cynku-miedzi
45# stalowe


Zestaw miniaturowy inteligentny aktuator elektryczny IP68 z sygnałem analogowym wejścia / wyjścia 0

Specyfikacja



Rodzaj 20 50 100 200 400 600 1000 1600 2500
moment wyjściowy 20NM 50NM 100NM 200NM 400NM 600NM 1000NM 1600NM 2500NM
Czas działania 15S 15S/30S 15S/30S 15S/30S 15S/30S 45S 30S 48S 60S/75S
kąt obrotu 0-90°
0-360°
0-90°
0-360°
0-90°
0-360°
0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika ((W) AC220V 6W 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
AC380V   6W 15 W 30 W 40 W 40 W 90 W 100 W
DC24V 8W 13W 25 W 35 W 70 W 70 W
Prąd nominalny ((A) AC220V 0.16A 0.16A 0.32A 0.35A 0.54A 0.64A 0.96A 0.98A 1.03A
AC380V   0.07A 0.10A 0.15A 0.29A 0.29A 0.45A 0.46A
DC24V 0.7A 1.28A 2.03A 3.57A 5.13A 3.04A
Waga 10,2 kg 20,5 kg 30,5 kg 8 kg 80,5 kg 9 kg 20 kg 21 kg 22 kg
Zastosowany zawór Zawór kuli DN15 DN15-40 DN50-65 DN65-80 DN80-100 DN150-200 DN250-300 DN300 DN400
Zawór motyli   DN32-50 DN50-125 DN150-200 DN200-250 DN300-DN400 DN400-600 DN600 DN700-800
Zasilanie AC220V AC380V DC24V AC110V DC220V Dostosowywalne
Dokładność modulacji Hysteryzę ≤ 0,5% Śmierć pasma ≤ 0,5% Błąd zwrotny ≤ 0,5%
Odporność izolacyjna 100MΩ/500VDC
Wytrzymaj napięcie 1500VAC 1min
Ochrona
poziom
IP68 ((Bez wycieku w wodzie o głębokości 20 m)
Ograniczony składnik Napędzane silnikiem napędowym:wyłącznik całkowicie otwarty i zamknięty
Munual: mechaniczna zatykacz
Ochrona Ochrona przed przegrzaniem (samorecovery)
Pozycja instalacji Każdy kierunek od 0 do 360 stopni
Połączenie elektryczne M20*1.5 Wodyodporne podłączenie kabla, przewodu zasilania, przewodu sygnałowego
Temperatura otoczenia. -30oC -60oC
Standardy badania JB/T8219-1999



Opcjonalne funkcje można dostosować:



Funkcja opcjonalna Kod
Ograniczacz momentu obrotowego ATS
Włókna i ręcznik wału ZT
Zdalne sterowanie C
Ogrzewacz odwilżający H

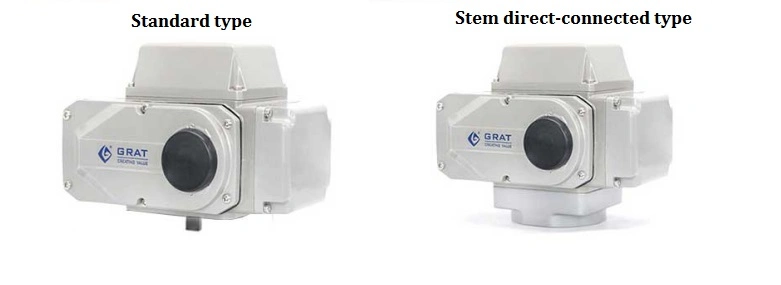

Typ połączenia:


Standardowy czas trwania: dla zaworów stałych z uchwytem uchwytem i uchwytem wału
Typ bezpośrednio podłączonego do podstawy: dla zaworów wysokiej platformy (zob. ISO 5211)
Zestaw miniaturowy inteligentny aktuator elektryczny IP68 z sygnałem analogowym wejścia / wyjścia 1

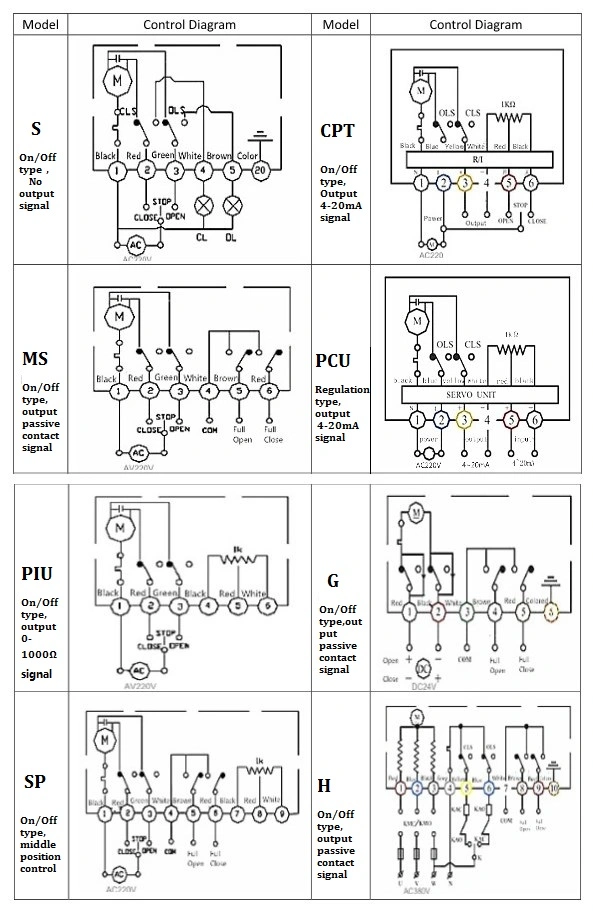

Opcjonalny schemat sterowania


Zestaw miniaturowy inteligentny aktuator elektryczny IP68 z sygnałem analogowym wejścia / wyjścia 2



Opakowanie i wysyłka:
1.Opakowanie: wewnętrzne z foliową foliową, zewnętrzne z kartonowym pudełkiem idrewnianePrzypadek.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
