DN300 Pneumatyczny zawór motylkowy
, Pn16 Pneumatyczny zawór motylkowy
, Zestaw z żelaza nierdzewnego

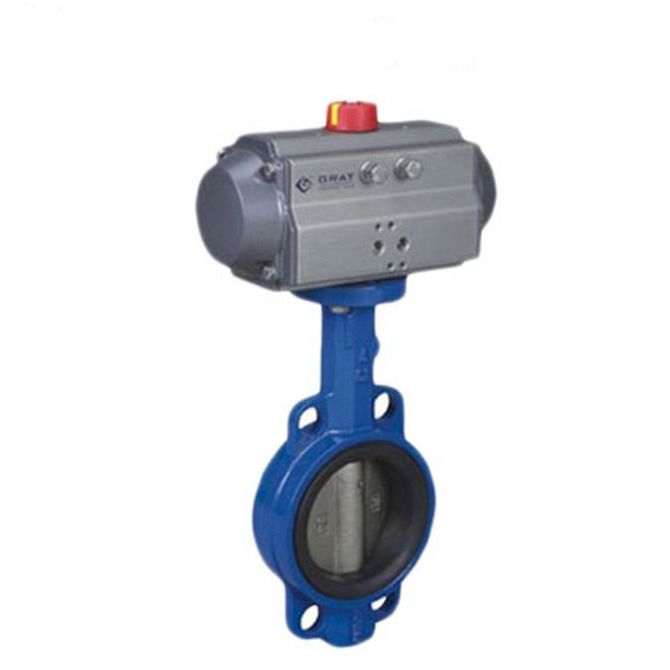

DN300 Pn16 Epoxy Coating Duktylny Żelazny Wafer Pneumatyczny Zawór Motyl
Opis produktu:
DN300 Pn16 Epoxy Coating Duxtile Iron Wafer Pneumatyczny zawór motylkowy/temperatura normalna/ Wysokie ciśnienie
Opis:
Z prostą strukturą lekki ciężar szybka prędkość otwierania płytowa płytka przełącznik motyl zawór składa się z
zbiornik typu tłokowy i zbiornik typu płytki oraz zbiornik typu sprężyny mogą wspierać
automatyczna funkcja ponownego ustawienia (powietrze do otwierania i zamykania) w przypadku wyłączenia powietrza i zasilania.
Produkt ten jest szeroko stosowany w gazociągach przemysłowych, w dziedzinie ochrony środowiska
elektrownia do oczyszczania wody, elektrownia petrochemiczna.

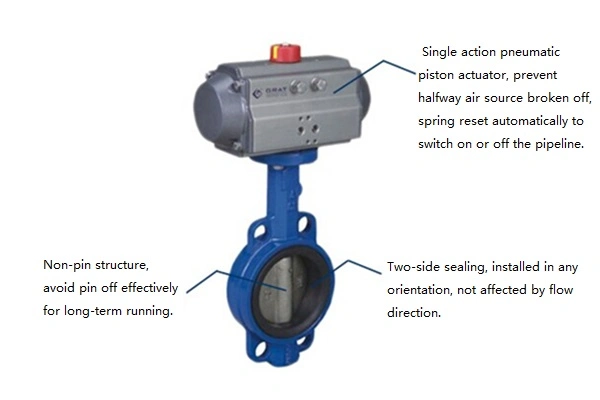

* Pneumatyczny akwenator tłokowy jest podzielony na dwa rodzaje: typu sprężowego i typu bezsprężowego.
musi być całkowicie otwarty lub zamknięty w przypadku awarii, jest wyposażony w sprężyny (poprzez przywrócenie napięcia
W przypadku gdy wymagane jest utrzymanie pozycji w warunkach awarii, nie jest on wyposażony w sprężyny.
składający się z tłokowego prętu z przodu i tylnego głowicy cylindru,
inne elementy.
* Wyposażone w zawór magnetyczny, zawór obniżający ciśnienie filtra i inne akcesoria oraz
0.4-0.7mpa źródło powietrza operacja przełącznika może być zrealizowana.
* Sygnał przełącznika systemu sterowania automatyki przemysłowej może być odbierany w celu dokładnego sterowania zaworem
otwieranie tak, aby osiągnąć kontrolę temperatury przepływu, ciśnienia i innych różnych parametrów procesu.
Charakterystyka:
* Niewielka objętość i lekka waga, łatwa do demontażu i konserwacji i można ją zainstalować w dowolnej pozycji
* Mniej spadków ciśnienia Duża zdolność przepływu
* Niewielki moment obrotowy, oszczędność energii
* charakterystyka przepływu liniowości, doskonała wydajność regulowana
* Prosta i kompaktowa struktura
* Długa żywotność dobra wydajność uszczelnienia
Specyfikacja:
| Średnica nominalna |
DN50~DN600 |
| Średnia temperatura. |
-30oC-180oC |
| Ciśnienie nominalne |
PN1,6-2,5MPa |
| Odpowiednie medium |
Płyn gazowy |
| Ciśnienie podaży gazu |
00,4-0,7 MPa |
| Pieczęć siłownika |
Węgiel |
| Materiał siłownika |
Stopy aluminium |
| Rodzaj połączenia |
Wafelka |
| Tryb sterowania |
Przełącz na włączenie i wyłączenie |
| Materiał nadwozia |
SUS304,SUS316,WCB,QT450-10 |
| Materiał dyskowy |
SUS304,SUS316,WCB,QT450-10V |
| Materiał uszczelnienia siedzenia zaworu |
PTFE, EPDM itp. |
| Materiał wypełniający |
Grafit |
| Standardy produkcji |
JB/T8692-199 |
| Projekt i norma produktu |
GB12237-89 AP16D |
| Standardy kontroli i badań |
JB/T 9092 API598 |

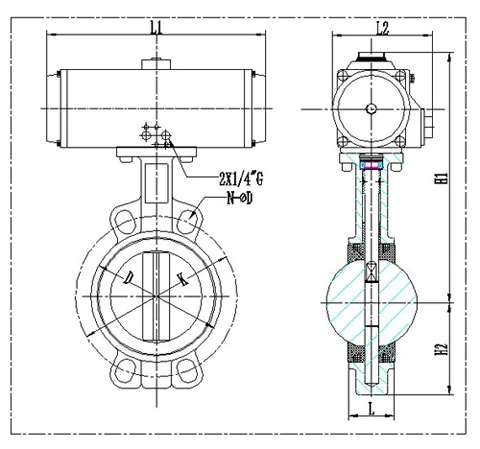

Rysunek i rozmiar połączenia
| DN/mm |
Średnica cylindru
Φ |
D |
K |
L |
L1 |
L2 |
H2 |
H1 |
4*ΦD |
| 50 |
75 |
92 |
125 |
42.6 |
206 |
103 |
70 |
260 |
4-Φ18 |
| 65 |
83 |
106 |
145 |
45.6 |
262 |
109 |
76 |
243 |
4-Φ18 |
| 80 |
92 |
122 |
160 |
45.6 |
270 |
122 |
89 |
308 |
8-Φ18 |
| 100 |
105 |
150 |
180 |
51.6 |
301 |
143 |
104 |
345 |
4-Φ22 |
| 125 |
125 |
177 |
210 |
55.6 |
392 |
152 |
120 |
383 |
4-Φ22 |
| 150 |
140 |
204 |
240 |
55.6 |
460 |
174 |
132 |
427 |
4-Φ23 |
| 200 |
160 |
260 |
295 |
59.6 |
515 |
205 |
167 |
503 |
4-Φ23 |
| 250 |
190 |
314 |
355 |
67.6 |
560 |
226 |
202 |
567 |
4-Φ28 |
| 300 |
210 |
370 |
410 |
77.6 |
654 |
260 |
239 |
630 |
4-Φ28 |
| 350 |
240 |
* |
470 |
77 |
725 |
294 |
277.5 |
724 |
4-Φ28 |
| 400 |
270 |
* |
525 |
86.5 |
742 |
380 |
309 |
787 |
4-Φ30 |
| 450 |
300 |
* |
585 |
105.6 |
865 |
430 |
337 |
858 |
4-Φ30 |
| 500 |
350 |
* |
650 |
131.8 |
925 |
516 |
361 |
916 |
4-Φ33 |
| 600 |
350 |
* |
770 |
152 |
925 |
516 |
459 |
998 |
4-Φ36 |
Opakowanie i wysyłka:
1Opakowanie: wewnętrzna folia, zewnętrzna karton i drewniana obudowa.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
