Do domu > produkty > Elektryczny zawór kulkowy > Wybuchoodporny typ Exd II Bt4 Elektryczny zawór kulkowy z podłączeniem brzytów

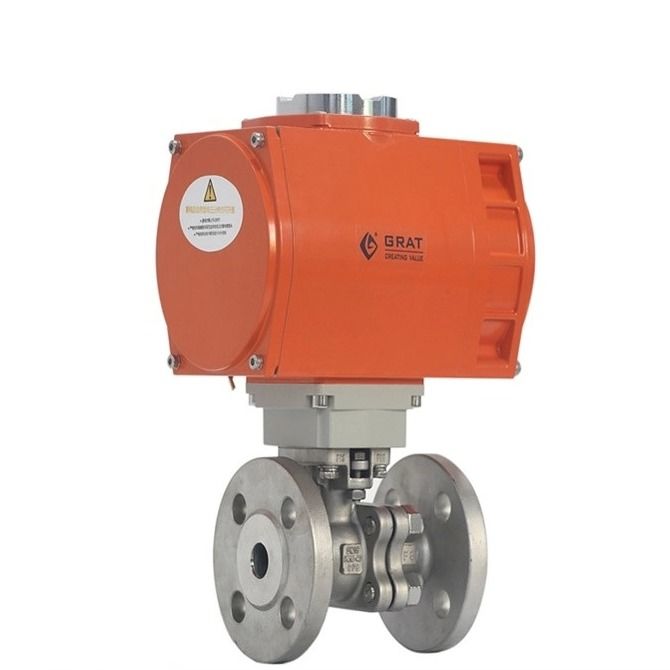

Wybuchoodporny typ Exd II Bt4 Elektryczny zawór kulkowy z podłączeniem brzytów

Szczegóły produktu

Miejsce pochodzenia: Wuhan, Hubei, Chiny

Nazwa handlowa: Grat

Orzecznictwo: CCC, ISO, CE

Numer modelu: EXV-00001

Warunki płatności i wysyłki

Minimalne zamówienie: 1pc

Cena: USD $100.00/ Piece

Szczegóły pakowania: Wnętrze z opakowaniem z bąbelkami, zewnętrzne z kartonowym pudełkiem i drewnianą obudową

Czas dostawy: 3 dni robocze

Zasady płatności: Akredytywa, T/T, D/P, PayPal, Western Union

Możliwość Supply: 1000 sztuk/miesiąc

Najlepszą cenę
Szczegóły produktu
Podkreślić:

Elektryczny zawór kulkowy sterujący podłączeniem brzytówki

,

Wybuchoodporny elektryczny zawór sterujący

Nazwa handlowa:
GRAT
Minimalne zamówienie:
1 proc.
Miejsce pochodzenia:
Wuhan, Hubei, Chiny
Czas dostawy:
3 dni robocze
Szczegóły pakowania:
Karton/drewniane pudełko
Zasady płatności:
LC, T/T, D/P, PayPal, Western Union
Media:
Woda
Materiał:
Stal nierdzewna
Formularz połączenia:
Flanka
Tryb jazdy:
Elektryczne
Ciśnienie nominalne:
PN1,0-32,0MPa
Kanał:
Typ prosty
Rodzaj:
Stały zawór kulowy
temperatury:
Normalna temperatura
Zastosowanie:
Zastosowanie przemysłowe, wykorzystanie przemysłowe wody
Średnie:
Kwas, kwas zasadowy, sól, gaz chlorowy, para, woda źródłowa
Stopień wybuchu:
Wyż II Bt4
Struktura:
Stały zawór kulowy
Funkcja:
Zawór obejściowy
Standardowy:
DIN
Wielkość:
DN15-250
napięcie:
AC220V, AC380V, DC24V
Sygnał wyjściowy:
4-20mA
Sygnał wejściowy:
4-20mA
Kod Hs:
8481804090
Nazwa handlowa:
GRAT
Minimalne zamówienie:
1 proc.
Miejsce pochodzenia:
Wuhan, Hubei, Chiny
Czas dostawy:
3 dni robocze
Szczegóły pakowania:
Karton/drewniane pudełko
Zasady płatności:
LC, T/T, D/P, PayPal, Western Union
Media:
Woda
Materiał:
Stal nierdzewna
Formularz połączenia:
Flanka
Tryb jazdy:
Elektryczne
Ciśnienie nominalne:
PN1,0-32,0MPa
Kanał:
Typ prosty
Rodzaj:
Stały zawór kulowy
temperatury:
Normalna temperatura
Zastosowanie:
Zastosowanie przemysłowe, wykorzystanie przemysłowe wody
Średnie:
Kwas, kwas zasadowy, sól, gaz chlorowy, para, woda źródłowa
Stopień wybuchu:
Wyż II Bt4
Struktura:
Stały zawór kulowy
Funkcja:
Zawór obejściowy
Standardowy:
DIN
Wielkość:
DN15-250
napięcie:
AC220V, AC380V, DC24V
Sygnał wyjściowy:
4-20mA
Sygnał wejściowy:
4-20mA
Kod Hs:
8481804090
Opis produktu

Wybuchoodporny typ Exd II Bt4 z podłączeniem brzytów elektrycznym zawór kulkowy sterujący


Opis produktu:



Wybuchoodporny elektryczny zawór kulkowy/Exd II Bt4/stały zawór kulkowy



Opis:

Wybuchoodporny typ Exd II Bt4 Elektryczny zawór kulkowy z podłączeniem brzytów 0


Specyfikacja:



Zasilanie AC220V
Rozmiar ciała DN15-250
Średnia temperatura -80°C~160°C (bez zamrożenia)
Ciśnienie pracy PN1,0~2,5 ((MPa)
Tryb działania 4-20mA Wracający sygnał wejściowy, obrót 0-90°
Czas działania 4 ~ 30S
Połączenia ciała Flanka
Materiał nadwozia WCB, ZG1CrM0, ZG1Cr18Ni9Ti
Materiał zamknięty PTFE
Materiał odtwarzacza Odlewy stopów aluminium
Stosowane medium Kwas, kwas zasadowy, sól, gaz chlorowy, para, woda źródłowa, celuloza i papier kopalniceluloza, woda królewska, utleniacz, środek redukujący, żrący płyn chemiczny.

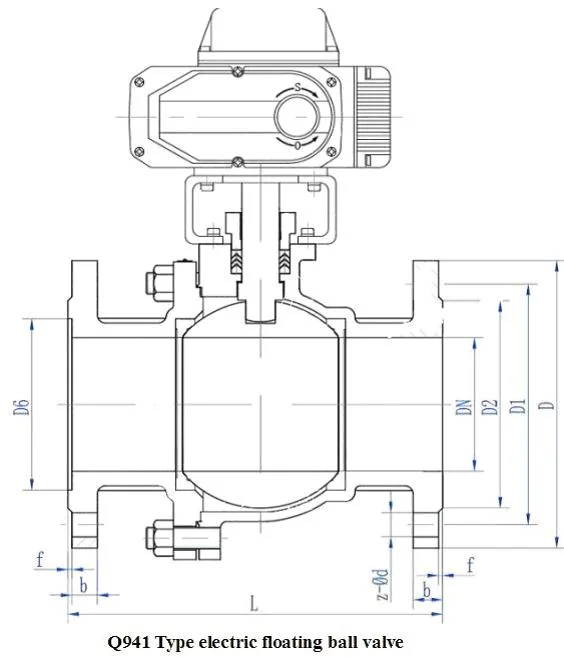

Wskaźnik wielkości instalacji

Wybuchoodporny typ Exd II Bt4 Elektryczny zawór kulkowy z podłączeniem brzytów 1

Wielkość

MPa

DN

C D D1 D2 Z-d f b
15 1.0 132 95 65 45 4-14 2 14
1.6 132 95 65 45 4-14 2 15
20 1.0 142 105 75 55 4-14 2 16
1.6 142 105 75 55 4-14 2 16
25 1.0 150 115 85 65 4-14 2 16
1.6 150 115 85 65 4-18 3 16
32 1.0 165 135 100 78 4-18 3 16
1.6 165 135 100 78 4-18 3 16
40 1.0 180 145 110 85 4-18 3 17
1.6 180 145 110 85 4-18 3 17
50 1.0 200 160 125 100 4-18 3 18
1.6 200 160 125 100 4-18 3 18
65 1.0 220 180 145 120 4-18 3 20
1.6 220 180 145 120 4-18 3 20
80 1.0 250 195 160 135 4-18 3 22
1.6 250 195 160 135 4-18 3 22
100 1.0 280 215 180 155 4-18 3 22
1.6 280 215 180 155 4-18 3 24
125 1.0 320 245 210 185 4-18 3 24
1.6 320 245 210 185 4-18 3 26
150 1.0 360 280 240 210 8-23 3 24
1.6 360 280 240 210 8-23 3 28
200 1.0 400 335 295 265 8-23 3 26
1.6 400 335 295 265 8-23 3 30
250 1.0 450 405 350 320 12-23 4 28
1.6 450 405 355 320 12-23 4 30


Materiał głównych części

Nazwa części Ciało Kaputa Pudełka do wypełniania Pierścień gruczołu Siedzenie Opakowanie Włączacz

Materiał

znak towarowy

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

WCB

40Cr

ZG

1Cr18Ni9Ti

WCB

ZG1CrM0

ZG

1Cr18Ni9Ti

FEP FEP WCB


Stosowany środek wiodący



Średni stan Średnia temperatura. Średnie ciśnienie Średnie cechy Średnia stężenie Średnia nazwa
Płynne -80oC~+160oC 0~20 kg/cm2 Silna korozja, wysoka ostrość nieograniczone Kwasy, alkalie, sól, chlor, para, woda źródłowa, celuloza górnicza, celuloza papierowa, woda królewska, utleniacz, środek redukujący.
Gaz -80oC~+160oC 0~20 kg/cm2 Silna korozja, wysoka ostrość nieograniczone
Mieszanka płynnej i stałej -80oC~+160oC 0~20 kg/cm2 Silna korozja, wysoka ostrość < 60%



Diagram sterowania

Wybuchoodporny typ Exd II Bt4 Elektryczny zawór kulkowy z podłączeniem brzytów 2


Model Obwód Model Obwód
S Włączony/wyłączony, brak sygnału wyjściowego CPT Włączony/wyłączony, sygnał wyjściowy 4~20mA
W państwach członkowskich Włączony/wyłączony, sygnał wyjściowy kontaktu pasywnego PCU Regulacja, sygnał wyjściowy 4~20mA
Jednostka PI Włączony/wyłączony, sygnał wyjściowy 0~1000Ω G Włączony/wyłączony, sygnał wyjściowy kontaktu pasywnego
SP Włączony/wyłączony, urządzenie sterujące środkową pozycją H Włączony/wyłączony, sygnał kontaktu pasywnego wyjściowego


Opakowanie i wysyłka:
1.Opakowanie: wewnętrzne z foliową foliową, zewnętrzne z kartonowym pudełkiem idrewnianePrzypadek.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
