Podkreślić:
Wykonawca elektryczny wielokrotnie odporny na wybuch
, Elektryczny aktywator odporny na wybuch 220VAC
, IP68 Elektryczny aktywator zaworu sterującego
Ocena przeciwwybuchowości: |
ExdⅡ CT6 GB |
certyfikaty: |
IP68/CCC/ISO/CE |
Moment obrotowy: |
20~2000 Nm |
Zasilanie: |
220 V AC |
Numer modelu: |
Wymogi dotyczące wywozu |
Nazwa handlowa: |
GRAT |
Minimalne zamówienie: |
1 proc. |
Czas dostawy: |
3 dni robocze |
Zasady płatności: |
LC, T/T, D/P, PayPal, Western Union |
Połączenie: |
Połączenie standardowe/trzpieniowe bezpośrednio |
Materiał: |
Obudowa ze stopu aluminium |
Źródło energii: |
Energia elektryczna |
Sygnał kontrolny: |
Komunikacja magistralowa, sygnał analogowy |
Okres gwarancji: |
Jeden rok |
Szczegóły pakowania: |
Karton/drewniane pudełko |
Klasa ochrony: |
IP68 |
Rodzaj: |
wł./wył., Regulacja |
Wieloobrotowe: |
25 tur |
Odpowiedni typ zaworu: |
Zawór kulowy typu V, motylkowy, zawór wentylacyjny |
Specyfikacja: |
<21 KG |
Miejsce pochodzenia: |
Wuhan, Hubei, Chiny |
Kod Hs: |
8481804090 |
ExdII CT6 GB Wykonawca elektrycznego zaworu sterującego wieloobrotnego, odpornego na wybuch
Opis produktu:
ExdII CT6 GB kompaktowy, wybuchoodporny elektryczny siłownik/ IP68 / wielokrotne obrócenie
Opis:
ExdIICT6 Gb Explosion Proof Multi Turn Electric Control Valve Actuator jest kompaktowym, lekkim urządzeniem wyposażonym w powłokę IP68 zapewniającą maksymalną ochronę.Wspiera do 25 rotacji i oferuje wiele projektów zasilania dla różnych funkcjonalności, w tym typy przełącznika, regulacji i sprzężenia zwrotnego itp.
Idealne dla małych i średnich zaworów bramowych, zaworów osiowych i zaworów wtykowych, są one zaprojektowane do optymalnej wydajności w potencjalnym środowisku łatwopalnym i wybuchowym, takim jak ropa naftowa,chemiczne, elektrowni, gazu płynnego, winnicy i metalurgii itp. Ma solidną konstrukcję, która zapewnia bezpieczeństwo, niezawodność i wszechstronność.Urządzenie napędowe znajduje się w trwałej obudowie z stopów aluminium, zdolnej wytrzymać natychmiastowe ciśnienie odporne na wybuch wynoszące 1.6MPa, skutecznie izoluje źródła zapłonu.
Specyfikacja:
| Nazwa |
Wykonawca wieloelektryczny odporny na wybuch |
| Stopień ochrony: |
IP68 |
| Przykład momentu obrotowego: |
Od 20Nm do 2000Nm |
| Czas działania: |
4 sekundy. |
| Zasilanie: |
220 V prądu przemiennego |
| Temperatura otoczenia: |
-30°C~+60°C/ -22°F~+140°F |
| kąt montażu: |
360° |
| Całkowita masa: |
8 kg |
Charakterystyka:
* Wszystkie elementy elektryczne i mechaniczne są zamknięte w aluminiowej powłokie z wysokim natychmiastowym ciśnieniem rezystancji wybuchowej 1,6 MPa, skutecznie izolując źródło zapłonu.
* Z uszczelnieniem o-kręgu do stopnia ochrony IP68 Każda wybuchoodporna powierzchnia przyjmuje obwodny wolny i precyzyjne obróbki CNC w celu osiągnięcia stabilnej i niezawodnej wydajności wybuchoodpornej
* Wyjście 0-25 obroty przez 0-360° koło robaka
* Stem Direct-Connected odnosi się do IS05211
* Zasilanie przez zasilanie 1-fazowe 3-fazowe lub prądem stałym
*Komunikacja autobusowa, sterowanie sygnałem analogowym są dostępne do dostosowania
* Trwale smarowany i bezobsługowy układ napędowy
* Opcjonalny ograniczacz momentu obrotowego/dostateczne sterowanie
Specyfikacja:
| Rodzaj |
Wyroby z cytryn |
Wyniki badania |
Wyniki badania |
| Zasilanie |
AC110/380 |
AC110/380 |
AC110/380 |
| Moc silnika |
25 W |
70 W |
140 W |
| Prąd nominalny |
2.12/0.10A |
8.0/0.29A |
1.75/0.48A |
| Prędkość obrotowa |
50Nm 5 r/min |
100Nm 5 r/min |
200Nm 5,6 r/min |
| Opcjonalny moment |
80Nm 5 r/min |
- Tak. |
100Nm 11,2 r/min |
| Zwroty |
25 obrotów |
25 obrotów |
25 obrotów |
| Waga |
8 kg |
13 kg |
25 kg |
| Histeria |
< 0,3% |
| Śmierć zespołu |
00,4% do 1,5% regulowane |
| Charakterystyka tłumienia |
0 razy |
| Błąd powtarzalności |
0% |
| Odporność izolacyjna |
100MΩ/500VDC |
| Poziom przeciwciśnienia |
1500VAC 1min |
| Poziom ochrony |
IP68 |
| Pozycja instalacji |
360° regulowane |
| Połączenie elektryczne |
M20*1,5 połączenie kablowe zabezpieczone przed wybuchem, przewód zasilania, przewód sygnałowy |
| Temperatura otoczenia. |
-30oC~+60oC |
| Akcesoria opcjonalne |
Ogranicznik momentu obrotowego / sterowanie zdalne
Ogrzewacz odwilżający / przełącznik kontaktowy pasywny |

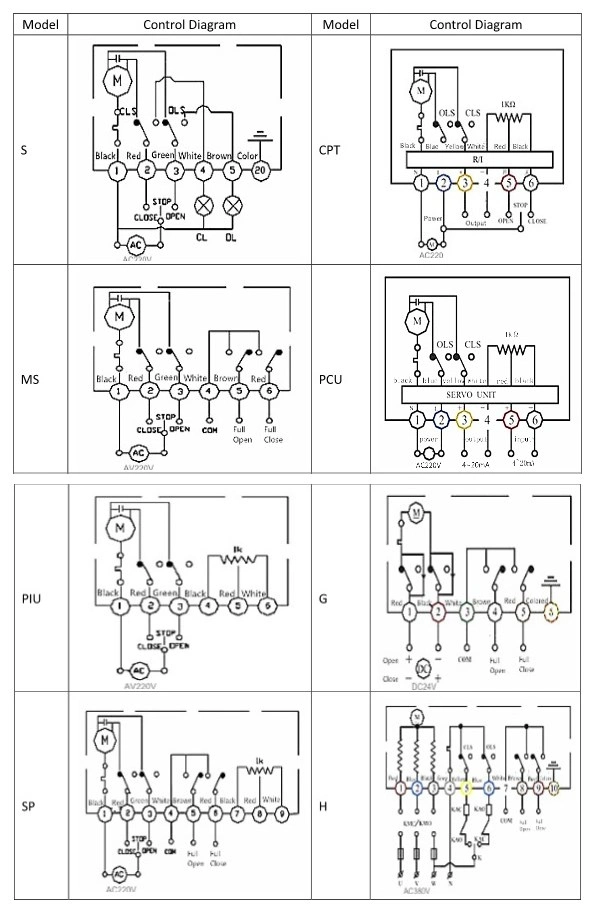

Diagram sterowania
| Model |
Obwód |
Model |
Obwód |
| S |
Włączony/wyłączony, brak sygnału wyjściowego |
CPT |
Włączony/wyłączony, sygnał wyjściowy 4~20mA |
| W państwach członkowskich |
Włączony/wyłączony, sygnał wyjściowy kontaktu pasywnego |
PCU |
Regulacja, sygnał wyjściowy 4~20mA |
| Jednostka PI |
Włączony/wyłączony, sygnał wyjściowy 0~1000Ω |
G |
Włączony/wyłączony, sygnał wyjściowy kontaktu pasywnego |
| SP |
Włączony/wyłączony, urządzenie sterujące środkową pozycją |
H |
Włączony/wyłączony, sygnał kontaktu pasywnego wyjściowego |
Opakowanie i wysyłka:
1.Opakowanie: wewnętrzne z foliową foliową, zewnętrzne z kartonowym pudełkiem idrewnianePrzypadek.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
