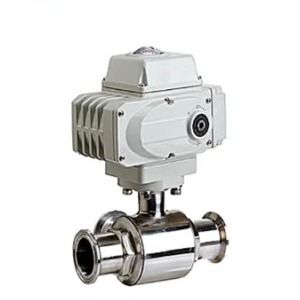

2 Way 3 PC Clamp Connection Elektryczny zawór kuli ze stali nierdzewnej
2 Way 3 PC Clamp Connection Elektryczny zawór kuli ze stali nierdzewnej
Podstawowe właściwości
Kraj Pochodzenia
Wuhan, Hubei, Chiny
Nazwa Marki
Grat
Świadectwo
IP67,CCC, ISO, CE,CNAS
Modelu Produktu
EK-000036
Nieruchomości handlowe
MOQ
1pc
Cena Jednostkowa
USD $100.00/ Piece
Metoda Płatności
Akredytywa, T/T, D/P, PayPal, Western Union
Wydajność Dostaw
1000szt./tydzień
Podsumowanie produktu
2 Way 3 PC Clamp Connection Elektryczny zawór kulkowy ze stali nierdzewnej Opis produktu: 2 Way 3 PC Clamp Connection Electric Ball Valve/IP67/ Stały zawór kuli ze stali nierdzewnej Opis: Z wydajnością regulacji małych przepływów i wysokiej precyzji sterowania,elektryczny mini zawór kulkowymoże być ...
Szczegóły produktu
Podkreślić:
3PC Elektryczny zawór kulkowy
,Elektryczny zawór kuli ze stali nierdzewnej
,2 kierunkowy elektryczny zawór kulkowy
Brand Name:
GRAT
Minimum Order Quantity:
1 proc.
Place Of Origin:
Wuhan, Hubei, Chiny
Delivery Time:
3 dni robocze
Packaging Details:
Karton/drewniane pudełko
Payment Terms:
LC, T/T, D/P, PayPal, Western Union
Media:
Woda
Material:
Stal nierdzewna
Connection Form:
Nitka
Driving Mode:
Elektryczne
Nominal Pressure:
PN1,0-32,0MPa
Channel:
Typ prosty
Type:
Stały zawór kulowy
Temperature:
Normalna temperatura
Application:
Zastosowanie przemysłowe, wykorzystanie przemysłowe wody
Medium:
Masa celulozowa, masa węglowa, masa papiernicza, woda, ropa naftowa, gaz.
Structure:
Stały zawór kulowy
Function:
Zawór obejściowy
Standard:
ISO
Size:
DN15-250
HS Code:
8481804090
Opis produktu
2 Way 3 PC Clamp Connection Elektryczny zawór kulkowy ze stali nierdzewnej
Opis produktu:
2 Way 3 PC Clamp Connection Electric Ball Valve/IP67/ Stały zawór kuli ze stali nierdzewnej
Opis:
Z wydajnością regulacji małych przepływów i wysokiej precyzji sterowania,elektryczny mini zawór kulkowymoże być
kontrolowane przez sygnał sterujący i jednofazową mocdo spełnienia różnych wymogów regulacyjnych dla małych przepływów
wciśnienie, przepływ, temperatura i poziom płynu itp.
Specyfikacja:
| Rozmiar zaworu | DN15-DN250 |
| Wskaźniki klasyfikacji ciała | PN1,6MPa |
| Połączenia ciała | Wafer, Flanka. |
| Typ siedzenia | Złożona z stali nierdzewnej płytka metalowa ruchoma, płytka miękka PTFE |
| Czas działania | 30 S ((0-90°) |
| Zasilanie | AC220V |
| Sygnał sterujący | 4 ~ 20 mA 0 ~ 5 V |
| sygnał wyjściowy | 4 ~ 20 mA 0 ~ 5 V |
| Ciśnienie pracy | PN1,6Mpa PN2,5Mpa |
| Średnia temperatura | ≤ 350°C |
| Temperatura otoczenia | ≤ 50°C |
| Współczynnik przepływu ((CV): | Proszę pobrać dane z naszej strony internetowej w celu odniesienia (Współczynnik przepływu na zamówienie zależy od wymogów klienta.) |
| Stosowane medium | Pulpa kopalna, pulpa węglowa, pulpa papierowa, woda, ropa naftowa, gaz |
| Martwa strefa | 00,5% |
| Błąd w powtarzaniu | 00,5% |
| Materiał nadwozia | SUS304 SUS316 WCB |

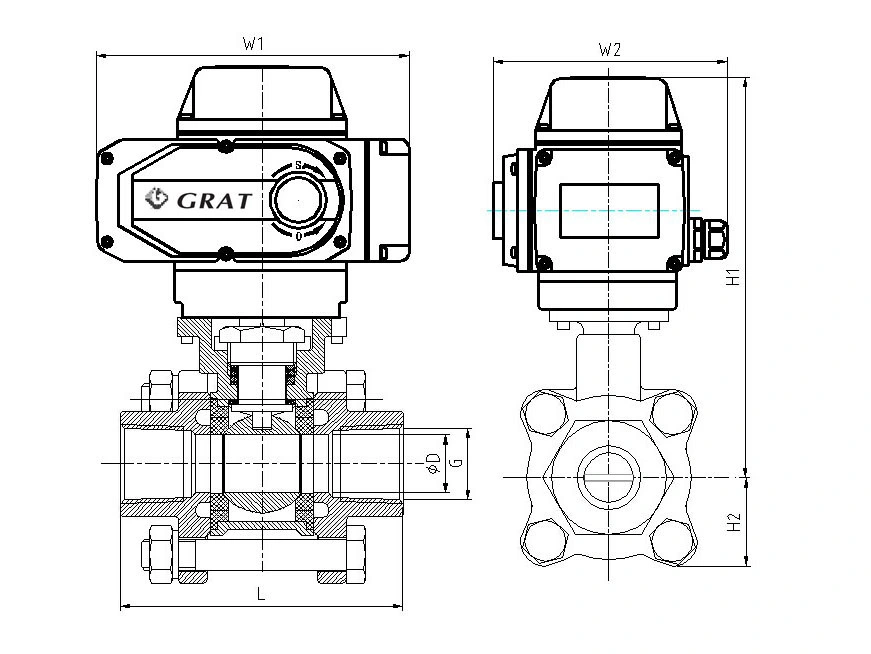

Rysunek i rozmiar połączenia
| Rozmiar zaworuDN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Materiał standardowej konstrukcji
| Nazwa części | Materiał |
| Ciało | Stal węglowa ASTM A216 WCC |
| Wnętrze ciała | stali o wysokiej zawartości chromu ASTM A532 klasy III typu A |
| Piłka "V" | stali o wysokiej zawartości chromu ASTM A532 klasy III typu A |
| Pierścień pieczęci | stali o wysokiej zawartości chromu ASTM A532 klasy III typu A |
| Pierścień uszczelniający stały | Stal węglowa ASTM A105 |
| Ostrzeżenie łożyska | stali o wysokiej zawartości chromu ASTM A532 klasy III typu A |
| łożyska | 44oC58Rc |
| Oś napędowa | 17-4PH Kond.H1025 |
| Oś napędzana | 17-4PH Kond.H1025 |
| Szpilka | Stal węglowa, cynkowanie |
| Gasketa | Włókna z stali nierdzewnej grafitowej |
| Opakowanie | PTFE, węgiel wypełniający |
| Pierścień i osłona pudełka wypełniającego | 316 SST |
| Bolt | SA-193-B7 |
| Owoce | SA-194-2H |
| Złącze pierścieniowe i zamek | 316 SST |
| (nieobowiązkowe) Włókno pierścienia uszczelniającego | PSZ Ceramika |
| Piłka w kształcie litery V (nieobowiązkowa) | PSZ Ceramika |
Maksymalny dopuszczalny wyciek
| Rozmiar zaworu DN ((mm)) | Siedzenie metalowe | Miękkie siedzenie |
| 15 | 1.1 ml/min | 00,12 ml/min |
| 20 | 10,5 ml/min | 00,16 ml/min |
| 25 | 20,0 ml/min | 00,20 ml/min |
| 32 | 20,4 ml/min | 00,24 ml/min |
| 40 | 30,0 ml/min | 00,30 ml/min |
| 50 | 30,8 ml/min | 00,38 ml/min |
| 65 | 50,2 ml/min | 00,52 ml/min |
| 80 | 60,2 ml/min | 00,62 ml/min |
| 100 | 70,6 ml/min | 00,76 ml/min |
| 125 | 90,6 ml/min | 00,96 ml/min |
| 150 | 120,0 ml/min | 10,20 ml/min |
| 200 | 150,4 ml/min | 10,54 ml/min |
| 250 | 190,2 ml/min | 10,92 ml/min |

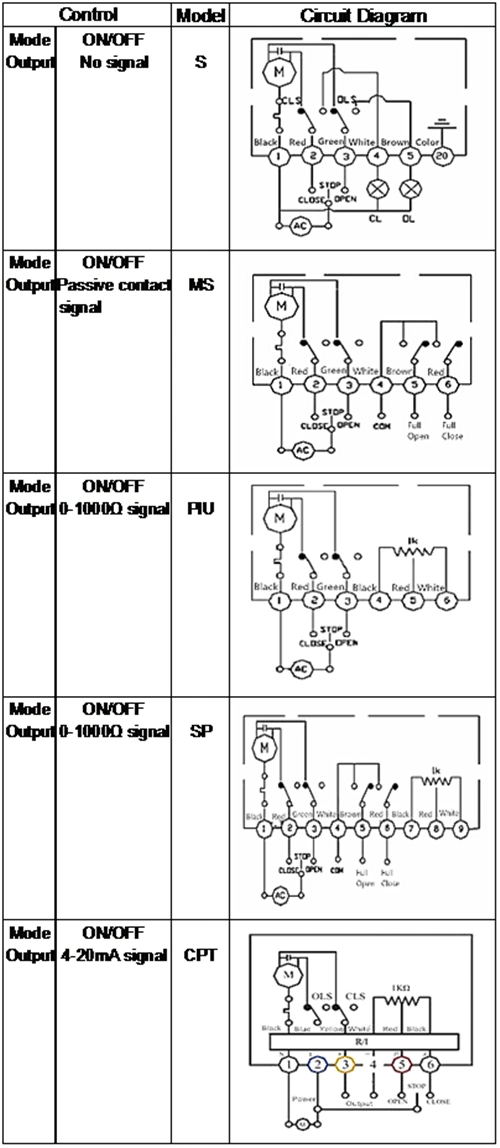

Diagram sterowania
Opakowanie i wysyłka:
1.Opakowanie: wewnętrzne z foliową foliową, zewnętrzne z kartonowym pudełkiem idrewnianePrzypadek.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
