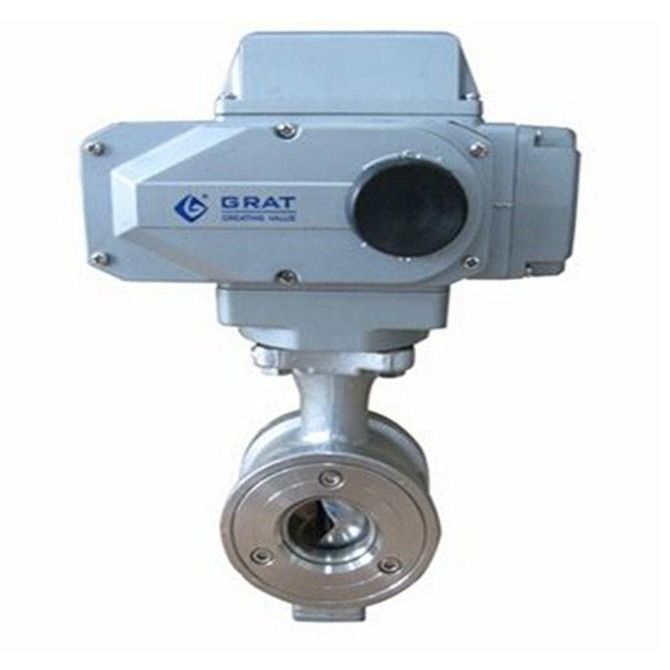

Metalowe elektryczne zawory kulkowe do sterowania siedzeniem
Metalowe elektryczne zawory kulkowe do sterowania siedzeniem
Podstawowe właściwości
Kraj Pochodzenia
Wuhan, Hubei, Chiny
Nazwa Marki
Grat
Świadectwo
CCC, ISO, CE、CNAS
Modelu Produktu
EDN15-250
Nieruchomości handlowe
MOQ
1pc
Cena Jednostkowa
USD $150.00/ Piece
Metoda Płatności
Akredytywa, T/T, D/P, PayPal, Western Union
Wydajność Dostaw
1000szt./tydzień
Podsumowanie produktu
Metalowe elektryczne zawory kulkowe do sterowania siedzeniem Opis produktu: Metalowe elektryczne zawory kulkowe do sterowania siedzeniem Opis: Specyfikacja: Rozmiar zaworu DN15-DN250 Pozycja nadwozia PN1,6MPa Połączenia ciała Wafer, płaszcz Typ siedzenia Złożona z stali nierdzewnej płytka metalowa ...
Szczegóły produktu
Podkreślić:
Elektryczny zawór kulkowy do metalowego siedzenia
Brand Name:
GRAT
Certifications:
CE/ISO/CNAS
Minimum Order Quantity:
1 proc.
Delivery Time:
3 dni robocze
Payment Terms:
LC, T/T, D/P, PayPal, Western Union
Media:
Woda
Material:
Stal nierdzewna
Connection Form:
Flanka
Driving Mode:
Elektryczne
Nominal Pressure:
Pn1,6MPa Pn2,5MPa
Channel:
Typ prosty
Type:
Elastyczny zawór kulowy
Temperature:
Normalna temperatura
Application:
Zastosowanie przemysłowe, wykorzystanie przemysłowe wody
Valve Size:
DN15-250
Seal Material:
Ruchoma metalowa uszczelka ze stali nierdzewnej
Operating Pressure:
Pn1,6MPa, Pn2,5MPa
Applicable Medium:
Pulpa kopalna, pulpa węglowa, pulpa papierowa, woda, ropa naftowa
Place Of Origin:
Wuhan, Hubei, Chiny
Structure:
Elastyczny zawór kulowy
Function:
Zawór odpowietrzający
Standard:
DIN
Power Supply:
AC220V
Body Material:
SUS304 SUS316 Wcb
Body Connections:
Wafel, kołnierz
Body Ratings:
Pn1,0/Pn1,6 MPa/Pn2,5 MPa
Packaging Details:
Karton/drewniane pudełko
Opis produktu
Metalowe elektryczne zawory kulkowe do sterowania siedzeniem
Opis produktu:
Metalowe elektryczne zawory kulkowe do sterowania siedzeniem
Opis:
Specyfikacja:
| Rozmiar zaworu | DN15-DN250 |
| Pozycja nadwozia | PN1,6MPa |
| Połączenia ciała | Wafer, płaszcz |
| Typ siedzenia | Złożona z stali nierdzewnej płytka metalowa ruchoma, płytka miękka PTFE |
| Materiał nadwozia | SUS304 SUS316 WCB |
| Materiał z wtyczki | SUS304 SUS316 WCB |
| Czas działania | 30S ((0-90°) |
| Zasilanie | 220 V prądu przemiennego |
| Sygnał sterujący | 4 ~ 20 mA 0 ~ 5 V |
| sygnał wyjściowy | 4 ~ 20 mA 0 ~ 5 V |
| Ciśnienie pracy | PN1,6Mpa PN2,5Mpa |
| Średnia temperatura | ≤ 350oC |
| Temperatura otoczenia | ≤ 50oC |
| Współczynnik przepływu (CV) | Proszę pobrać dane z naszej strony internetowej w celu odniesienia |
| Stosowane medium | Pulpa kopalna, pulpa węglowa, pulpa papierowa, woda, olej i gaz |
| Martwa strefa | 00,5% |
| Błąd powtarzalności | 00,5% |
Rysunek instalacji
| Rozmiar nadwozia DN ((mm) | A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Maksymalny dopuszczalny wyciek
| DN Rozmiar nadwozia ((mm) | Siedzenie metalowe | Miękkie siedzenie |
| 15 | 1.1 ml/min | 00,12 ml/min |
| 20 | 10,5 ml/min | 00,16 ml/min |
| 25 | 20,0 ml/min | 00,20 ml/min |
| 32 | 20,4 ml/min | 00,24 ml/min |
| 40 | 30,0 ml/min | 00,30 ml/min |
| 50 | 30,8 ml/min | 00,38 ml/min |
| 65 | 50,2 ml/min | 00,52 ml/min |
| 80 | 60,2 ml/min | 00,62 ml/min |
| 100 | 70,6 ml/min | 00,76 ml/min |
| 125 | 90,6 ml/min | 00,96 ml/min |
| 150 | 120,0 ml/min | 10,20 ml/min |
| 200 | 150,4 ml/min | 10,54 ml/min |
| 250 | 190,2 ml/min | 10,92 ml/min |
Standardy wdrożenia elektrycznego zaworu sterującego
| Standardy produkcji | GB/T 122387-89 |
| Standardy flensów | GB9113-2000,GB17241.6-1998 |
| Standardy długości konstrukcji | GB12221-89 |
| Standardy kontroli | GB/T 13927-92 |
Diagram połączeń
Opakowanie i wysyłka:
1.Opakowanie: wewnętrzne z foliową foliową, zewnętrzne z kartonowym pudełkiem idrewnianePrzypadek.
2.Transport: drogą morską, lotniczą, kolejową.
Jeśli macie inne wymagania, proszę, nie wahajcie się nam powiedzieć.
